详细说明

不銹鋼氧氣截止閥YJ41W-40P

價格
¥1680
產品名稱
不銹鋼氧氣截止閥
產品型號
YJ41W-40P
產品壓力
PN40(4.0MPa)
购买数量
- +
收藏
產品編號 YJ41W-40P
  • 产品说明

概述

氧氣專用截止閥是氧氣管網專用閥門的一種,它除了具有普通截止閥功能外還具有阻燃性好、導電性能好、傳熱快、結構緊湊、防油、安全可靠等特點。
氧氣專用截止閥采用材質優良的硅黃銅或不銹鋼鑄造而成,具有機械強度高,耐磨損、安全性好等優點。禁油處理使用在氧氣管路上,具有最佳的防爆阻燃性能,消除了氧氣管路上的不安全因素。

壓力試驗

公稱壓力

強度試驗

水密封試驗

上密封試驗

氣密封試驗

PN25(2.5MPa)

3.8MPa

2.8MPa

2.8MPa

0.6MPa

PN40(4.0MPa)

6.0MPa

4.4MPa

4.4MPa

主要零件材料及性能

體蓋

閥桿

閥瓣

密封面

墊片

填料

工作溫度

適用介質

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

本體材質

PTFE

PTFE

常溫

氧氣

ZCrZn16Si4

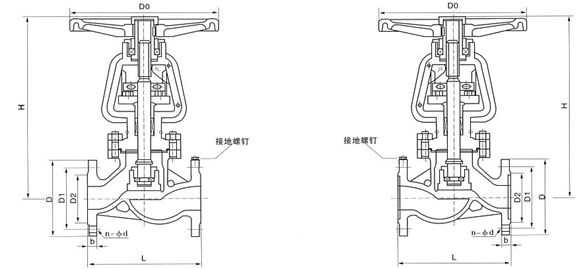

主要外形及連接尺寸


JY41W-40P

DN(mm)

L

D

D1

D2

b

n-Φd

H

DO

DN25

160

115

85

65

16

4-Φ14

305

160

DN32

180

135

100

78

18

4-Φ18

316

160

DN40

200

145

110

85

18

4-Φ18

328

180

DN50

230

160

125

100

20

4-Φ18

356

200

DN65

290

180

145

120

22

8-Φ18

389

280

DN80

310

195

160

135

22

8-Φ18

400

280

DN100

350

230

190

160

24

8-Φ23

460

320

DN125

400

270

220

188

28

8-Φ25

538

320

DN150

480

300

250

218

30

8-Φ25

668

450

DN200

600

375

320

282

38

12-Φ30

795

500

DN250

650

445

385

345

42

12-Φ34

910

560

DN300

750

510

450

408

46

16-Φ34

1200

640

DN350

850

570

510

465

52

16-Φ34

1290

720

DN400

950

655

585

535

58

16-Φ41

1560

800
