氨用截止閥J41B-25C

價格
¥368
產品名稱
氨用截止閥
產品型號
氨用截止閥J41B-25C
產品壓力
PN25(2.5MPa)
购买数量
- +
收藏
產品編號 J41B-25C
  • 产品说明

概述

J41B氨用截止閥閥體的結構形式有直通式、直流式和直角式。直通式是最常見的結構,但其流體的阻力最大。直流式流體阻力較小,多用于含固體顆;蛘扯却蟮牧黧w。直角式閥體多采用鍛造,適用于較小通經、較高壓力的的截止閥。 中通法蘭為方形結構,閥桿采用間桿連接。
閥體密封面部位采用球凸狀,與閥腳以線吻合密封。

結構特點及用途

1、中通法蘭為方形結構、閥桿采用暗桿連接.

2、閥體密封面部位采用球凸狀,與閥瓣以線吻合密封.

3、密封面采用巴氏合金,密封性能好,使用壽命長.

主要性能規范

1、適用介質:液,氣,氨,氮,氫

2、適用溫度:-40~150℃

試驗壓力

公稱壓力 PN(Mpa)

試驗壓力(Mpa)

殼體強度試驗

密封試驗

1.6

2.4

1.8

2.5

3.8

2.8

主要零件材料

產品類型

零件名稱

閥體,閥蓋

閥桿

填料

密封面

墊片

緊固件

J41B-25C

鑄鋼

碳鋼

聚四氟乙烯

巴氏合金

石棉膠板

優質碳鋼

J41B-25O

球墨鑄鐵

碳鋼

聚四氟乙烯

巴氏合金

石棉膠板

優質碳鋼

J41B-25K

可鍛鑄鋼

碳鋼

聚四氟乙烯

巴氏合金

石棉膠板

優質碳鋼

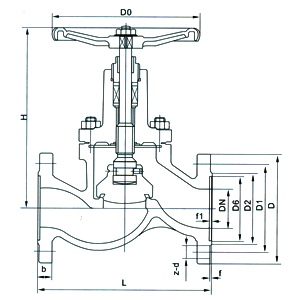

主要尺寸及重量


J41B-25C

公稱通徑

DN(mm)

主要外形尺寸及連接尺寸

重量

(Kg)

L

D

D1

D2

D6

b

f

f2

Z-d

H

D0

DN10

130

90

60

40

35

16

2

4

4-14

196

120

5

DN15

130

95

65

45

40

16

2

4

4-14

196

120

7

DN20

150

105

75

55

54

16

2

4

4-14

196

120

9

DN25

160

115

85

65

58

18

2

4

4-14

201

120

10

DN32

180

135

100

78

66

18

2

4

4-18

208

120

12

DN40

200

145

110

85

76

20

2

4

4-18

248

160

14

DN50

230

160

125

100

88

20

3

4

4-18

248

160

17.3

DN65

290

180

145

120

110

22

3

4

8-18

321

240

30

DN80

310

195

160

135

121

24

3

4

8-18

325

240

38

DN100

350

230

190

160

150

24

3

4

8-23

371

280

56.7

DN125

400

270

220

188

176

30

3

4.5

8-25

401

320

83

DN150

480

300

250

218

204

30

3

4.5

8-25

432

320

118.7

DN200

600

360

310

278

260

34

3

4.5

12-30

654

400

202

DN250

650

425

370

332

313

42

3

4.5

12-34

745

500

305.6

DN300

750

485

430

390

364

46

4

4.5

12-34

852

600

413

×
