快速排氣閥KP-10

價格
¥138
產品名稱
快速排氣閥
產品型號
KP-10
產品壓力
PN10(1.0MPa)
產品規格
购买数量
- +
收藏
產品編號 KP-10(DN25-DN200)
  • 产品说明

作用原理:
管道在運轉時,浮球停在球碗底部,進行大量排氣,當管內空氣排完,水沖進閥內,經過球碗然后反應浮球,使浮球浮動關閉,管道在正常運轉時,如有少量氣體會集中到閥內到相當程度,閥內水位下降,浮球隨之下降,氣體從小孔排出。如水泵停止,隨時會產生負壓力,浮球隨時下降,進行大量吸氣確保管路安全。
主要用途
KP快速排氣閥適用于工業介質為水的管路上,作為快速排除管道內氣體的設備,以提高輸送水設備的效率和保護管道不致變形破裂,是管道的必備之設備。閥為圓桶狀式閥體,共內部主要有不銹鋼浮球及塞頭。 本閥裝設于泵埔出口處或送配水管線中,用以大量排除管道中的集結之空氣,以增進水管及抽水機使用效率,且與管內一旦出現負壓時,此閥能迅速吸入空氣,以保管線因負壓所產生損壞。

主要特點
1、能夠排除管道中的氣體,減少阻力節約能源。
2、當管道負壓時,本產品能快速自動吸入空氣防止管道破裂。
3、排氣能力是普通雙孔排氣閥多倍。
4、浮球托架為不銹鋼,使用壽命長,安全可靠。

技術參數:
1.介質:清水
2.溫度:常溫
3.閥體:灰鑄鐵HT200
4.浮球與塞頭:不銹鋼
5.密封材料:丁晴橡膠
6.閥體試驗打壓:1.5mpa
7.浮球、密封試驗打壓:0.05-1.1MPA不漏水

法蘭連接尺寸


公稱通徑

D

D1

D2

D3

H

Z-φd

DM(mm)

DN25

115

85

65

140

285

4-14

DN50

160

125

102

160

340

4-14

DN80

195

160

135

205

490

4-18

DN100

215

180

158

240

545

8-18

DN150

280

240

212

300

615

8-23

DN200

335

295

268

380

730

8-23

每小時排氣量表

規格

25

50

80

100

150

200

立方米/小時

2-88

85-352

19-795

27-1145

41-1709

76-3179

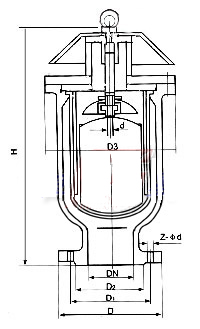

產品結構圖


×
