首页 >> 產品展示 >>蝶閥 >>通風蝶閥 >> 電動通風蝶閥D941W-2.5C
详细说明

電動通風蝶閥D941W-2.5C

價格
¥36500
產品名稱
電動通風蝶閥
產品型號
D941W-2.5C
產品壓力
PN2.5(0.25MPa)
购买数量
- +
收藏
產品編號 D941W-2.5C
  • 产品说明

一、產品概述

D941W電動通風蝶閥由角行程電動執行機構和通風蝶閥組成,蝶閥與執行機構的連接采用直連方式,電動執行機構無須配伺服放大器,輸入220VAC電源即可控制運轉。

D941W電動通風蝶閥具有流通能力大,體積小巧,僅相當于同類產品的35%左右;使用方便,采用單相電源,接線簡單,采用獨創的球型凸出結構,使觀察更方便,免加油免點檢、防水防銹、任意角度安裝;保護裝置有雙重限位、過熱保護、過載保護,全行程時間15秒、30秒、45秒、60以及帶手動功能;智能數控,內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mADC/1-5VDC)實現閥門開度的智能控制和精確定位,調節精度高等特點,電動執行結構可根據用戶要求配置,主要有智能型、調節型、普通開關式型三種。

二、主要零件部件材料表

序號

零件名稱

材料名稱

1

閥體

鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料

2

蝶板

鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料

3

密封圈

與閥體相同

4

閥桿

碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼

5

填料

氟塑料、柔性石墨

三、主要電動執行器技術參數表

閥芯轉角

0~70°

作用形式

電開式或電閉式

流量特性

近似等百分比

允許壓差(Mpa)

0.6

性能指標

基本誤差:±2.5%;回差≤±2.0%;死區≤3.0%

電源電壓

AC220V、AC380V、DC24V

調節型

信號范圍

0~10mA、4~20mA、1.5VDC

開關型

電信號

AC220V、AC380V、DC24V;反饋信號,有源觸點信號或無源觸點信號

四、主要外型尺寸表


公稱通徑

公稱壓力PN2.5(0.25MPa)尺寸(mm)

重量

DN(mm)

L

H

H0

A

B

D

D1

n-d

(kg)

DN50

108

70

418

250

225

140

110

4-14

42

DN65

112

80

438

250

225

160

130

4-14

53

DN80

114

95

466

250

225

190

150

4-18

62

DN100

127

105

486

250

225

210

170

4-18

81

DN125

140

120

516

325

245

240

200

8-18

90

DN150

140

132

541

325

245

265

225

8-18

100

DN200

152

160

779

325

245

320

280

8-18

110

DN250

165

187

836

363

313

375

335

12-18

145

DN300

178

220

901

363

313

440

395

12-22

160

DN350

190

245

954

363

313

490

445

12-22

215

DN400

216

270

1003

363

313

540

495

16-22

230

DN450

222

297

1058

465

439

595

550

16-22

250

DN500

229

322

1111

546

556

645

600

20-22

260

DN600

267

377

1233

546

556

755

705

20-26

370

DN700

292

430

1338

546

556

860

810

24-26

400

DN800

318

487

1452

546

556

975

920

24-30

560

DN900

330

537

1588

632

706

1075

1020

24-30

800

DN1000

410

587

1689

632

706

1175

1120

28-30

660

DN1200

470

702

1938

632

706

1375

1320

32-30

950

DN1400

530

782

2670

790

1338

1575

1520

36-30

1280

DN1600

600

895

2810

868

1476

1790

1730

40-30

1510

DN1800

670

995

3020

868

1476

1990

1930

44-30

2500

DN2000

760

1095

3220

965

1600

2190

2130

48-30

2900

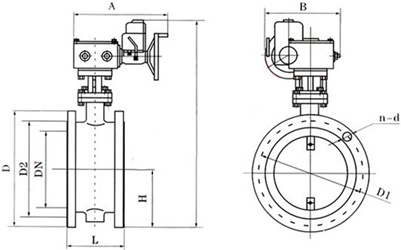

五、主要結構圖


×
