氣動通風蝶閥D641W-6C

價格
¥16800
產品名稱
氣動通風蝶閥
產品型號
D641W-6C
產品壓力
PN6(0.6MPa)
购买数量
- +
收藏
產品編號 D641W-6C(DN50-DN2000)
  • 产品说明

一、產品概述

D641W氣動通風蝶閥是由角行程活塞式氣動驅動裝置和通風蝶閥組成,氣動裝置采用GT型氣動執行器,有雙作用式和單作用式(彈簧復位)兩種,大口徑通風蝶閥通常采用AW型系列氣動執行器,可根據不同控制和要求選擇不同要求的附件,主要有切斷型附件:單電控電磁閥、雙電控電磁閥、限位開關回訊器;調節型附件:電氣定位器、氣動定位器、電氣轉換器;氣源處理附件:空氣過濾減壓閥、氣源處理三聯件;手動機構:轉動手輪機構,可實現手動開、關閥。

二、主要零件部件材料表

序號

零件名稱

材料名稱

1

閥體

鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料

2

蝶板

鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料

3

密封圈

與閥體相同

4

閥桿

碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼

5

填料

氟塑料、柔性石墨

三、主要氣動執行器技術參數表

類   型

雙作用活塞式、彈簧復位式

氣源壓力

雙作用:2-8bar/單作用:4-8bar

輸出力矩

雙作用:4N·M~10560N·M

單作用:7N·M~2668N·M

工作溫度

常溫型:-20℃~80℃(丁腈橡膠O型圈)

高溫型:-20℃~160℃(氟橡膠O型圈)

動作范圍

0~90°±5°

接口螺紋

GTD40~GTD83/ATD50~ATD88    G1/8″

GTD110~GTD350/ATD100~200   G1/4″

閥位信號

定位器:4~20mA/回信器:全開全關信號

四、主要外型尺寸表


公稱通徑

公稱壓力PN6(0.6MPa)尺寸(mm)

重量

DN(mm)

L

H

H0

A

B

D

D1

n-d

(kg)

DN50

108

70

337

180

65

140

110

4-14

16

DN65

112

80

357

180

65

160

130

4-14

17

DN80

114

95

385

180

65

190

150

4-18

19

DN100

127

105

405

180

65

210

170

4-18

22

DN125

140

120

483

245

72

240

200

8-18

27

DN150

140

132

508

245

72

265

225

8-18

31

DN200

152

160

566

245

72

320

280

8-18

47

DN250

165

187

623

245

72

375

335

12-18

68

DN300

178

220

750

355

93

440

395

12-22

79

DN350

190

245

803

355

93

490

445

12-22

130

DN400

216

270

852

355

93

540

495

16-22

141

DN450

222

297

907

355

93

595

550

16-22

190

DN500

229

322

960

355

93

645

600

20-22

225

DN600

267

377

1080

550

350

755

705

20-26

245

DN700

292

430

1185

550

350

860

810

24-26

320

DN800

318

487

1300

550

350

975

920

24-30

405

DN900

330

537

1400

550

350

1075

1020

24-30

500

DN1000

410

587

1500

550

350

1175

1120

28-30

700

DN1200

470

702

1825

600

350

1405

1340

32-33

750

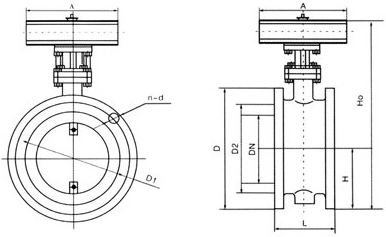

五、主要結構圖


×
