電動硬密封蝶閥D973H-16C

價格
¥2560
產品名稱
電動硬密封蝶閥
產品型號
D973H-16C
產品壓力
PN16(1.6MPa)
购买数量
- +
收藏
產品編號 D973H-16C(DN50-DN1200)
  • 产品说明

一、產品概述

D973H/Y電動對夾式硬密封蝶閥是由對夾式金屬硬密封蝶閥和電動執行機構組成,電動執行器采用一體化結構,接入220VAC電源即可控制運轉,也可加入控制模塊輸入控制信號(4-20mADC 1-5VDC)進行調節控制,具有功能強,體積小,輕便宜人,性能可靠,配套簡單,流通能力大,特別適用于高溫高壓工況。電動對夾式硬密封蝶閥可廣泛應用于食品,環保,輕工,石油,化工,教學設備,造紙,電力等到行業的工業過程自動控制系統中。

D973H/Y電動對夾式硬密封蝶閥配備的HK系列執行機構功能強勁,有智能型、調節型、開關式三種,其體積僅相當于同類產品的35%左右,使用方便,采用單相電源,接線簡單,采用獨創的球型凸出結構,使觀察更方便,防水防銹、可任意角度安裝,保護裝置有雙重限位、過熱保護、過載保護,全行程時間5秒、10秒、15秒、30秒、45秒、60秒及帶手動功能。智能數控型內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信(4-20mA DC /1-5VDC)實現蝶閥開度的智能控制和精確定位。

二、主要零件部件材料表

序號

零件名稱

材料名稱

1

閥體

鑄鐵、QT450-10、WCB、不銹鋼、鉻鉬鋼、合金鋼

2

蝶板

QT450-10、WCB、不銹鋼、鉻鉬鋼、合金鋼(鍍硬鉻)

3

密封圈

不銹鋼、聚內脂、抗磨材料

4

閥桿

2Cr13不銹鋼、1Cr13不銹鋼、鉻鉬鋼

5

填料

柔性石墨

三、主要執行標準表

制造標準

JB/T 8527-97

法蘭標準

GB/T9113.1-2000;GB/T9115.1-2000;JB78

結構長度標準

GB/T12221-1989

檢驗標準

GB/T13927-92

壓力試驗標準

GB/T13927-1992;JB/T9092-1999

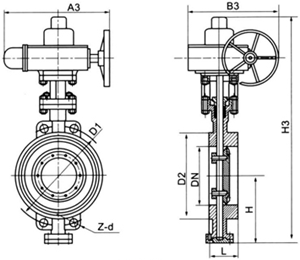

四、主要外型尺寸表

D973H Y電動對夾式硬密封蝶閥結構圖.png

公稱通徑
DN(mm)

公稱壓力PN25(2.5MPa)尺寸(mm)

L

H

H3

A3

B3

D1

Z-Фd

DN50

43

112

530

250

255

125

4-18

DN65

46

115

550

250

255

145

8-18

DN80

49

120

565

250

255

160

8-18

DN100

56

138

600

250

255

190

8-22

DN125

64

164

640

250

255

220

8-26

DN150

70

175

705

300

315

250

8-26

DN200

71

208

775

300

315

310

12-26

DN250

76

243

945

300

315

370

12-30

DN300

83

283

1070

300

315

430

16-30

DN350

92

310

1140

300

315

490

16-33

DN400

102

340

1210

300

315

550

16-36

DN450

114

380

1335

575

714

600

20-36

DN500

127

410

1415

575

714

660

20-36

DN600

154

470

1605

656

810

770

20-39

DN700

165

550

1844

656

810

875

24-42

DN800

190

640

2040

656

810

990

24-48

DN900

203

710

2255

785

863

1090

28-48

DN1000

216

770

2380

785

863

1210

28-56

DN1200

254

890

2640

785

863

1420

32-56

、主要結構圖

D973H Y電動對夾式硬密封蝶閥結構圖.png

×
