福建德特森閥門有限公司

FU JIAN DETESEN VALVECO.,LTD

首页 >> 產品展示 >>蝶閥 >>氣動蝶閥 >> 氣動硬密封蝶閥D673Y-16C
详细说明

氣動硬密封蝶閥D673Y-16C

價格
¥3580
產品名稱
氣動硬密封蝶閥
產品型號
D673Y-16C
產品壓力
PN16(1.6MPa)
购买数量
- +
收藏
產品編號 D673Y-16C
  • 产品说明

一、產品概述

D673H/Y氣動硬密封對夾式蝶閥是由金屬硬密封對夾式蝶閥和氣動裝置組成,氣動裝置采用新型系列GT型氣動執行器,有雙作用式和單作用式(彈簧復位)兩種,齒輪傳動,安全可靠;大口徑蝶閥采用AW型系列氣動執行器,拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式兩種。

D673H/Y氣動硬密封對夾式蝶閥氣動執行器采用齒輪式雙活塞,輸出力矩大,體積小,氣缸選用鋁金材料,重量輕、外形美觀,可在頂部、底部安裝手動操作機構,齒條式連接可調節開啟角度、額定流量,執行器可選帶電訊號反饋指示及各類附件以實現自動化操作,它的兩端調節螺釘可使金屬硬密封對夾式蝶閥在0°至90°±4°的可調范圍,確保與蝶閥的同步精度。

二、主要零件部件材料表

序號

零件名稱

材料名稱

1

閥體

鑄鐵、QT450-10、WCB、不銹鋼、鉻鉬鋼、合金鋼

2

蝶板

QT450-10、WCB、不銹鋼、鉻鉬鋼、合金鋼(鍍硬鉻)

3

密封圈

不銹鋼、聚內脂、抗磨材料

4

閥桿

2Cr13不銹鋼、1Cr13不銹鋼、鉻鉬鋼

5

填料

柔性石墨

三、主要外型尺寸表


公稱通徑

公稱壓力PN16(1.6MPa)尺寸(mm)

   DN(mm)

L

H

H1

A1

B1

D1

Z-Фd

DN50

43

112

350

180

200

125

4-18

DN65

46

115

370

180

200

145

4-18

DN80

49

120

380

180

200

160

8-18

DN100

56

138

420

180

200

180

8-18

DN125

64

164

460

180

200

210

8-18

DN150

70

175

555

270

280

240

8-22

DN200

71

208

605

270

280

295

12-22

DN250

76

243

680

270

280

335

12-26

DN300

83

283

825

380

420

410

12-26

DN350

92

310

900

380

420

470

16-26

DN400

102

340

980

450

470

525

16-30

DN450

114

380

1030

480

490

585

20-30

DN500

127

410

1105

480

490

650

20-33

DN600

154

470

1310

480

490

770

20-36

DN700

165

550

1435

640

660

840

24-36

DN800

190

640

1605

640

660

950

24-39

DN900

203

710

1745

750

860

1050

28-39

DN1000

216

770

1885

850

900

1170

28-42

DN1200

254

890

2105

850

900

1390

32-48

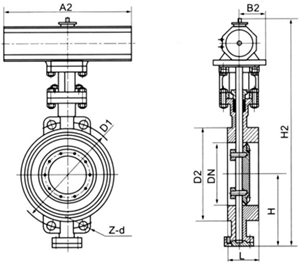

四、主要結構圖


×
