首页 >> 產品展示 >>球閥 >>上裝式球閥 >> 上裝式偏心半球閥Q340F-10C
详细说明

上裝式偏心半球閥Q340F-10C

價格
¥1000
產品名稱
上裝式偏心半球閥
產品型號
Q340F-10C
產品壓力
PN10(1.0MPa)
购买数量
- +
收藏
產品編號 Q340F-10C(DN100-DN1800)
  • 产品说明

一、產品概述

DYQ340F/H上裝式偏心半球閥設計上采用下閥桿固定半球結構,保證了閥門在苛刻工況下工作過程無故障。在全關閉或全開啟狀態下沒有所謂普通球閥的副腔,所以不會出現堵死現象。DYQ340F/H上裝式偏心半球閥主要特點:

1、壓力損失。喝_時水損為零,流道完全暢通,且介質不會沉積在閥體中腔內;

2、耐顆粒磨損:在關閉過程中,只在最后一刻球冠才靠向閥座,不形成摩擦,且閥座耐用耐磨的鎳合金制成,不易被沖刷磨損,因而適用于含纖維、微小固體顆粒、漿等;

3、適合高流速介質:直通流道,堅固的偏心固定一曲軸使之適合高流速且無振動、無噪音;

4、壽命長:無易損部件,由于偏心作用,閥門啟閉時密封面間無摩擦,則使用壽命長;

5、維修方便:閥門維修時不需從管路上拆下,只要打開閥蓋即可進行維修;

6、廣泛適用于水、污水、含微小固體顆粒、水、蒸汽、煤氣、天然氣、油品等。

二、主要性能規范表

公稱壓力PN(MPa)

1.6

2.5

4.0

6.4

常溫最大工作壓力(MPa)

1.6

2.5

4.0

6.4

殼體試驗壓力(MPa)

2.4

3.8

6.0

9.6

氣密封試驗壓力(MPa)

0.6

0.6

0.6

0.6

高壓密封試驗壓力(MPa)

1.76

2.75

4.4

7.1

三、主要零部件材料表

閥體、閥蓋

WCB

ZG1Cr18NiTi

ZG0Cr18Ni12Mo2Ti

球體

ZG2Cr13/1Cr18Ni9Ti

ZG1Cr18Ni9Ti/表面特殊處理

ZG0Cr18Ni12Mo2Ti/表面特殊處理

閥桿

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

閥座

PTFE/合金鋼

PTFE/1Cr18Ni9Ti

PTFE/0Cr18Ni12Mo2Ti

填料

PTFE/合金鋼

PTFE/1Cr18Ni9Ti

PTFE/0Cr18Ni12Mo2Ti

螺栓

35

0Cr18Ni9

0Cr18Ni9

螺母

45

0Cr18Ni9

0Cr18Ni9

四、主要外形尺寸表

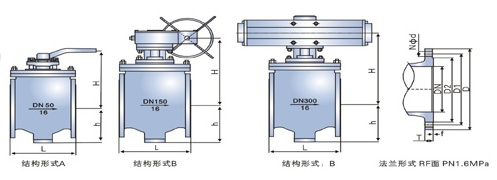

DYQ340F H上裝式偏心半球閥結構圖.png

公稱通徑

DN(mm)

公稱壓力PN10(1.0Mpa)尺寸(mm)

結構

L

D

D1

D2

b

N-ød

H

h

f

形式

DN100

229

220

180

156

22

8-18

250

200

2

A

DN125

254

250

210

184

22

8-18

240

265

2

B

DN150

267

285

240

231

24

8-22

240

280

2

B

DN200

292

340

295

266

24

8-22

240

325

2

B

DN250

330

395

350

319

26

12-22

280

385

2

B

DN300

356

445

400

370

26

12-22

350

430

2

B

DN350

430

505

460

429

26

16-22

350

480

2

B

DN400

530

565

515

480

26

16-26

400

520

2

B

DN450

580

615

565

530

28

20-26

400

560

2

B

DN500

660

670

620

582

28

20-26

500

655

2

B

DN600

840

780

725

682

34

20-30

500

710

2

B

DN700

900

890

840

794

34

24-30

500

780

5

B

DN800

1000

1015

950

901

36

24-33

500

840

5

B

DN900

1100

1115

1050

1001

38

28-33

500

1000

5

B

DN1000

1200

1230

1160

1112

38

28-36

500

1100

5

B

DN1200

1300

1455

1380

1328

44

32-39

600

1250

5

B

DN1400

1500

1675

1590

1520

48

36-42

600

1650

5

B

五、主要結構圖

DYQ340F H上裝式偏心半球閥結構圖.png

×
